Gebrauchsanleitung Ersatzkabel Artillery Sidewinder X1

Einleitung

Diese Dokumentation ist für den Austausch der Flachbandkabel gegen einen Kabelbaum der höheren Strom und Wärmebelastungen Stand hält.

Diese Produkte wurden nach allen geltenden Vorschriften entworfen und gefertigt. Auf Teile die von andern Lieferanten / Fertigern kommen habe ich die aktuellen ROHS und andere Spezifikationen erhalten und kann diese Stand 2021 nachweisen. Muss mich allerdings auf die Richtigkeit der Zertifikate und Fertigungsprozesse verlassen da sie nicht unter meiner Kontrolle stehen.

Anwendungsbereich

Dieser Kabel und Platinen Satz wurden für den 3D-Drucker Artillery Siwdewinder X1 und Genius entworfen und gefertigt.

Da das Gehäuse geöffnet werden muss erlischt die Herstellerseitige Garantie!

Sicherheit und Warnungen

!!!!WICHTIG!!!!

Bei Schäden welche durch Nichtbeachtung der Installationsanleitung entstehen, verliert sich der Garantieanspruch. Für Folgeschäden die daraus resultieren weisen wir jede Haftung ab.



Hinweis (Platine / Kabelsatz)

Diese Gegenstände warn ab Werk in sicherheitstechnisch einwandfreiem Zustand. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, hat der Anwender die Sicherheitshinweise und Warnvermerke, die in dieser Anleitung enthalten sind zu beachten!



Warnungen:

  • Der Betrieb der Baugruppe darf nur an der dafür vorgeschriebenen Spannung erfolgen.
  • Bei Geräten mit einer Betriebsspannung ≥ 35 Volt darf die Endmontage nur vom Fachmann unter Einhaltung der VDE-Bestimmungen vorgenommen werden.
  • Die Betriebslage des Gerätes ist beliebig.
  • Die zulässige Umgebungstemperatur (Raumtemperatur) darf während des Betriebes 10°C und 70°C nicht unter-, bzw. überschreiten.
  • Das Gerät ist für den Gebrauch in trockenen und sauberen Räumen bestimmt.
  • Bei Bildung von Kondenswasser muss eine Akklimatisierungszeit von bis zu 2 Stunden abgewartet werden.
  • Ein Betrieb des Gerätes im Freien bzw. in Feuchträumen ist unzulässig!
  • Das Gerät ist von Blumenvasen, Badewannen, Waschtischen und allen Flüssigkeiten fernzuhalten.
  • Schützen Sie diese Platine vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung!
  • Das Gerät darf nicht in Verbindung mit leicht entflammbaren und brennbaren Flüssigkeiten verwendet werden!
  • Baugruppen und Bauteile gehören nicht in Kinderhände!
  • Die Baugruppen dürfen nur unter Aufsicht eines fachkundigen Erwachsenen oder eines Fachmannes in Betrieb genommen werden!
  • In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
  • In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben von Baugruppen durch geschultes Personal verantwortlich zu überwachen.
  • Betreiben Sie die Baugruppe nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können.
  • Falls das Gerät einmal repariert werden muss, dürfen nur Original-Ersatzteile verwendet werden! Die Verwendung abweichender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen!
  • Eine Reparatur des Gerätes darf nur vom Fachmann durchgeführt werden!
  • Das Gerät ist nach Gebrauch stets von der Versorgungsspannung zu trennen!
  • Dringt irgendeine Flüssigkeit in das Gerät ein, so könnte es dadurch beschädigt werden. Sollten Sie irgendwelche Flüssigkeiten in, oder über die Baugruppe verschüttet haben, so muss das Gerät von einem qualifizierten Fachmann überprüft werden.

Bestimmungsgemäße Verwendung

Der bestimmungsgemäße Einsatz des Gerätes sind ausschließlich die 3D-Drucker Artillery Siwdewinder X1 und Genius.

Ein anderer Einsatz als vorgegeben ist nicht zulässig!

Sicherheitshinweise

Bei dem Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen die gültigen VDE-Vorschriften beachtet werden, insbesondere VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 und VDE 0860.

  • Immer vor Öffnen eines Gerätes den Netzstecker ziehen oder sicherstellen, dass das Gerät stromlos ist.
  • Dinge wie Werkzeuge dürfen an Geräten, Bauteilen oder Baugruppen nur benutzt werden, wenn sichergestellt ist, dass die Geräte von der Versorgungsspannung getrennt sind und elektrische Ladungen, die in den im Gerät befindlichen Bauteilen gespeichert sind, vorher entladen wurden.
  • Spannungsführende Kabel oder Leitungen, mit denen das Gerät, das Bauteil oder die Baugruppe verbunden ist, müssen stets auf Isolationsfehler oder Bruchstellen untersucht werden. Bei Feststellen eines Fehlers in der Zuleitung muss das Gerät unverzüglich aus dem Betrieb genommen werden, bis die defekte Leitung ausgewechselt worden ist.
  • Bei Einsatz von Bauelementen oder Baugruppen muss stets auf die strikte Einhaltung der in der zugehörigen Beschreibung genannten Kenndaten für elektrische Größen hingewiesen werden.
  • Sollte aus einer vorliegenden Beschreibung für den nichtgewerblichen Endverbraucher nicht eindeutig hervorgeht, welche elektrischen Kennwerte für ein Bauteil oder eine Baugruppe gelten, wie eine externe Beschaltung durchzuführen ist oder welche externen Bauteile oder Zusatzgeräte angeschlossen werden dürfen und welche Anschlusswerte diese externen Komponenten haben dürfen, so muss stets ein Fachmann um Auskunft ersucht werden.
  • Vor der Inbetriebnahme eines Gerätes ist generell zu prüfen, ob dieses Gerät oder die Baugruppe grundsätzlich für den Anwendungsfall, für den es verwendet werden soll, geeignet ist! Im Zweifelsfalle sind unbedingt Rückfragen bei Fachleuten, Sachverständigen oder den Herstellern der verwendeten Baugruppen notwendig!
  • Bitte beachten Sie, dass Bedien- und Anschlussfehler außerhalb unseres Einflussbereiches liegen. Verständlicherweise können wir für Schäden, die daraus entstehen, keinerlei Haftung übernehmen.
  • Dieser Bausatz sollte bei Nichtfunktion mit einer genauen Fehlerbeschreibung (Angabe dessen, was nicht funktioniert... denn nur eine exakte Fehlerbeschreibung ermöglicht eine einwandfreie Reparatur!) und der zugehörigen Bauanleitung sowie ohne Gehäuse zurückgesandt werden. Zeitaufwändige Montagen oder Demontagen von Gehäusen müssen wir aus verständlichen Gründen zusätzlich berechnen. Bereits aufgebaute Bausätze sind vom Umtausch ausgeschlossen. Bei Installationen und beim Umgang mit Netzspannung sind unbedingt die VDE-Vorschriften zu beachten.
  • Geräte, die an einer Spannung ≥ 35 V betrieben werden, dürfen nur vom Fachmann angeschlossen werden.
  • Immer ist zu prüfen, ob der Bausatz für den jeweiligen Anwendungsfall und Einsatzort geeignet ist bzw. eingesetzt werden kann.
  • Eine Inbetriebnahme darf grundsätzlich nur erfolgen, wenn die Schaltung absolut berührungssicher in ein Gehäuse eingebaut ist.
  • Sind Messungen bei geöffnetem Gehäuse unumgänglich, so muss aus Sicherheitsgründen ein Trenntrafo zwischengeschaltet werden, oder, wie bereits erwähnt, die Spannung über ein geeignetes Netzteil, (das den Sicherheitsbestimmungen entspricht) zugeführt werden.
  • Alle Verdrahtungsarbeiten dürfen nur im spannungslosen Zustand ausgeführt werden.

WICHTIG vor dem öffnen

Verstoß gegen die Garantie

Achtung, die Garantie geht verloren, wenn das Gehäuse geöffnet wird!

Lieferumfang

1x Abstandshalter Platine Extruder

1x Abstandshalter Platine X-Steg

2x Platine

1x Kabelbaum Extruder Premium

1x Kabelbaum X-Steg Premium

1x Kabeldurchführung M25

1x Ersatzkabel für Filamentsensor

3x T-Nut Mutter M3

2x Schraube M3x6mm

1x Schraube M3x8mm

5x Kabelbinder

2x Kabelclip

1x Kabelhalter Platine

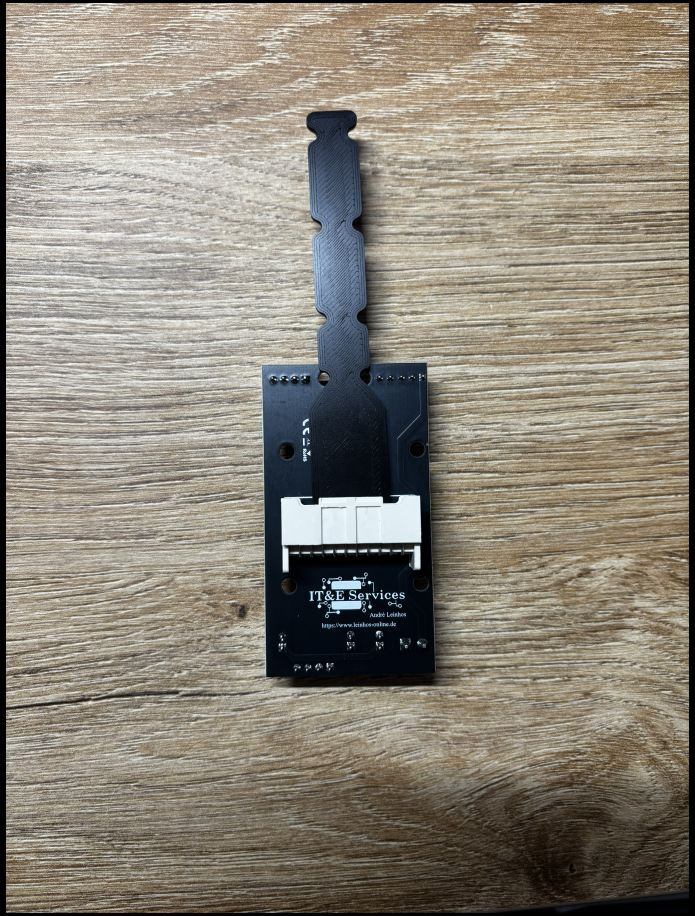

Platine am Extruder

1. Schrauben der Extruderabdeckung entfernen.

2. Extruderabdeckung entfernen.

3. Diese beiden Schrauben entfernen.

4. Dann die Platine sowie den Abstandshalter zwischen Platine und Stepper entfernen.

5. Die neue Abstandsplatte zwischen Stepper und Platine halten

6. Mit den beiden originalen Schrauben die Platine wieder an den Stepper anschrauben

7. Kabelhalter Platine

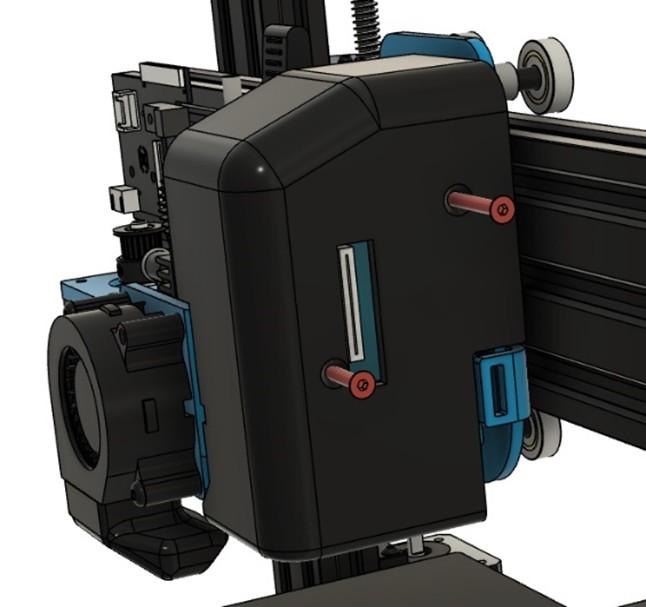

8. Es gibt eine Abdeckung für die Platine diese wird mit 2 M3x18mm Schrauben befestigt.

Die Abdeckung gibt es als STL Datei kostenlos zum Download.

Umbau der Platine am Extruder ist fertig.

Das Kabel später mit einem Kabelbinder an der Platine befestigen.



Platine X-Steg

1.

Die beiden unteren Schrauben und die

Schraube des Endschalters entfernen.

2.

Die beiden langen Schrauben werden nicht mehr benötigt, die Platine abnehmen und eine M3 T-Nut Mutter in die mittlere Schiene einlegen.

3.

Den Abstandshalter unter die Platine legen.

4.

Die Platine mit der Schraube M3x8 mm und den Endschalter mit der Original Schraube befestigen.

An der Öse später das Kabel mit Kabelbindern befestigen

Danach ist die Montage abgeschlossen.



Kabeldurchführung

1.

Loch vor dem Bohren markieren.

1: 25mm

2:  22mm

Bitte nachmessen und Prüfen!

2.

Die Untere Abdeckung entfernen in dem die 4 Schrauben entfernt werden. Achtet beim entfernen darauf, das Ihr das Kabel des Lüfters nicht abreist!

3.

Am besten mit einem Stufenbohrer ein 24mm Loch in die hintere linke Seitenwand bohren. (Hier eignet sich ein Stufenbohrer 4-32mm NICHT IM LIEFERUMFANG ENTHALTEN!)

4.

Die Kabeldurchführung von INNEN einstecken und von AUSSEN mit der Mutter befestigen.

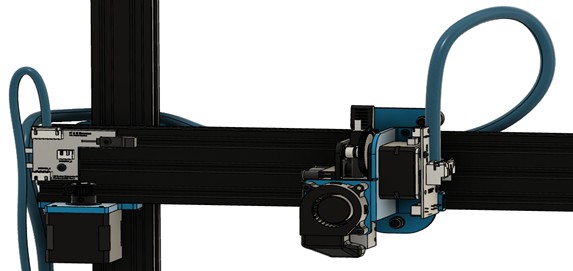

Kabel befestigen

1.

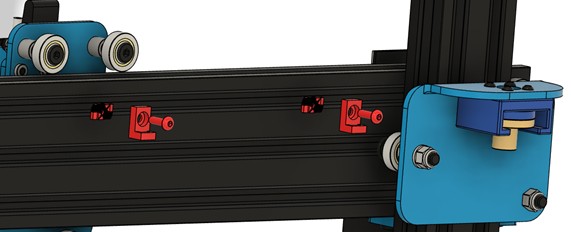

Die beiden Kabelhalter werden mit 3 T-Nut Muttern M3 und 2 Schrauben M3x6 mm befestigt. Einer in der Mitte des X-Steg und einer zwischen dem ersten Kabelhalter und der Führung der Spindel.

2.

Danach das Kabel mit Kabelbindern fixieren und der Umbau sollte geschafft sein :-)

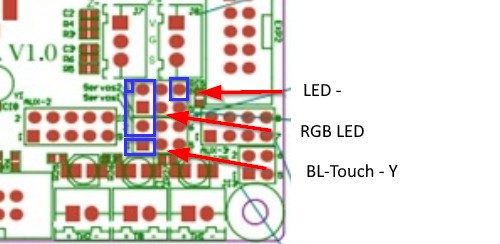

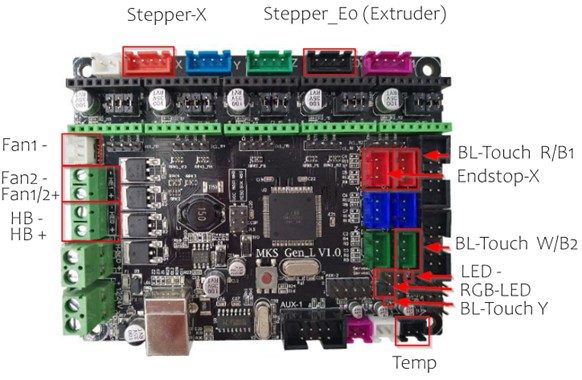

Boardbelegung Sidewinder X1 / Genius (MKS GenL V1.0)

Die Stecker für den SIDEWINDER  und GENIUS sind identisch.

Die Kabel sind beschriftet und müssen nur noch in die dafür vorgesehenen Buchsen eingesteckt werden. Die Stromversorgung mit einem Schraubendreher vorsichtig fest drehen.

Vor Arbeiten an der Elektronik IMMER den Netzstecker ziehen! Auch sollten Elektroarbeiten immer von Personen mit den nötigen Kenntnissen durchgeführt werden.

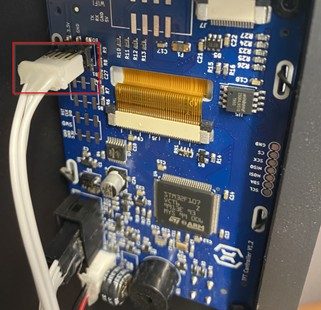

Boardbelegung Display Siedewinder X1 / Genius

Für den Filamentsensor ist ein neues Kabel beigelegt. Dieses kann durch eine Öffnung am Drucker in den Innenbereich gelegt werden.

Eventuell am Motor oder an der Stelle wo vorher der Stecker der Originalplatine war. Diese kann demontiert werden da sie vollständig

ersetzt wurde.

Firmware Empfehlung Mod (Waggster Mod)

Um den BL-Touch für den X1 und den Genius nutzen zu können ist ein Firmware-Upgrade nötig. Die original Firmware unterstützt keinen BL-Touch.

Als Empfehlung würde ich den „Waggster Mod“ empfehlen. Dies ist aber nur eine Empfehlung wir selber können zum Firmwareupgrade aber keine Unterstützung liefern bei Fragen wendet Euch bitte direkt an den Entwickler.

https://3duk.co.uk/index.php?action=downloads

Für den X1 gibt es aktuell keine Firmware sondern man muss die vom Genius anpassen und die Parameter für X Y und Z an die Größe des X1 anpassen.

Das Set kann aber auch einfach ohne BL-Touch betrieben werden!

Druckbare Teile

Sollte Euch das Produkt gefallen oder Ihr Verbesserungsvorschläge haben wendet euch einfach an mich.



iteservices(AT)leinhos-online.de





Natürlich bin ich auch für positives Feedback offen ;-)

Alle Rechte liegen bei der    IT&E Services

Inh. André Leinhos

Blankenburger Str. 29

38350 Helmstedt
